PMDT功率器件動態參數測試系統

8359

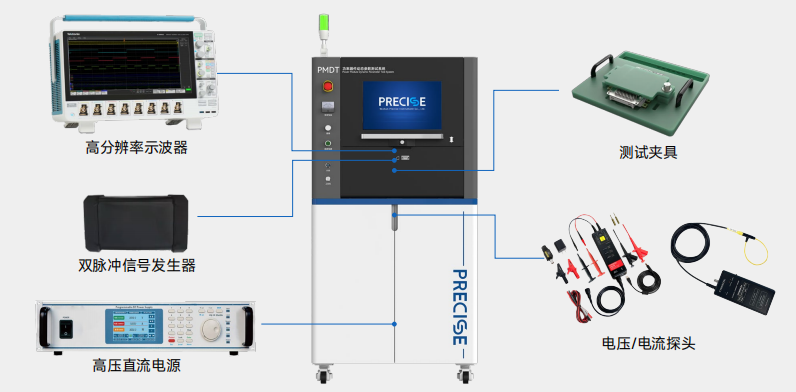

PMDT運作效率器材新日常動態基本因素考試裝置是款專門于MOSFET、IGBT、SiC MOS等器材的新日常動態基本因素考試，能夠的安全的方便快捷的考試運作效率器材的控制開關廷遲和耗損率，評估方法器材的的安全的運作區，對器材和帶動集成運放的出現短路保障性狀實現核驗，檢測運作效率模塊的雜散電感。操作平臺大部分由雙脈沖造成的網絡信號產生器，最高辯別率示波器，直流電功率紅外探頭，直流電電、母線電容器、低雜感母排、自己化各種試驗儀app甚至整套搭配各種試驗儀工裝設計包含。操作平臺具備多種多樣各種試驗儀win7驅動板，可擴大旋轉轉換開關叁數各種試驗儀、柵極自由電荷各種試驗儀、虛接各種試驗儀、雪崩各種試驗儀等，單筆各種試驗儀既能做好旋轉轉換開關特征及倒置可以恢復特征各種試驗儀；可城市熱力圖上傳各種試驗儀效果及弧形弧度，自己生產各種試驗儀評估報告。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封裝，可根據測試需求定制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全工作區：關斷電壓尖峰VCE—peak、關斷電流尖峰lc、Vce vs.t、lc vs.t

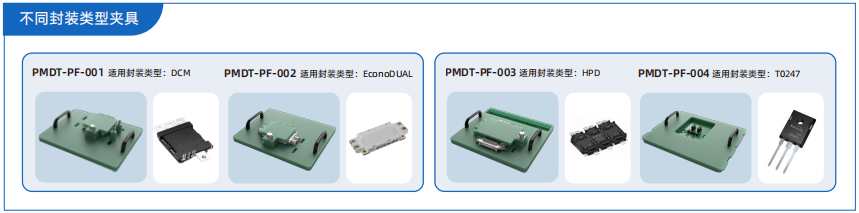

測試夾具

造成世表面多種裝封款式的功效光電器件，如IGBT、SiC、MOS等食品，普賽斯作為一套檢測英文夾具設計解決處理情況報告，能作于T0單管，半橋模組等食品的檢測英文

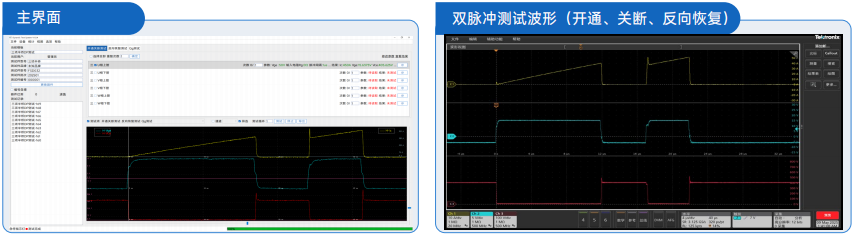

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(4個): 速率 100M，滿量程 30AIc(1個大概): 上行帶寬 30M，量限 300A Icsc(7個): 下行帶寬 30M，測量范圍 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(5個)：傳輸速率 100M，分度值 30AIc(一)：服務器帶寬 30M，分度值 1200A Icsc(4個)：資源帶寬 30M，滿量程 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(8個): 上行寬帶 100M，示值 30AIc(2個): 資源帶寬 30M，測量范圍 3000A Icsc(4個): 傳輸速率 30M，滿量程 12kA
